Prosjektere veg og byggegrop med GIS/LINE og Lima VVA

Norkart's GIS/LINE produkter har innebygde funksjoner for samvirke med Lima VVA som gjør denne kombinasjonen godt egnet for prosjektering av veg, byggegrop og andre konstruksjoner.

• 1 Innledning
• 2 Datainnsamling
  • 2.1 Oppretting av ny base
  • 2.2 Import av kartutsnitt (SOSI)
  • 2.3 Import av innmålte terrenglinjer (KOF)
• 3 Oppretting av tverrprofiler til Lima VVA
  • 3.1 Filtrering av grunnlagsdata
  • 3.2 Digitalisering av senterlinje
  • 3.3 Profilering
• 4 Beregning i Lima VVA
  • 4.1 Tverrprofil
  • 4.2 Lengdeprofil
  • 4.3 Normalprofil
  • 4.4 Byggegrop
  • 4.5 Masseberegning
• 5 Tilbakeføring til GIS/LINE

1 Innledning

Denne innføringen beskriver hvordan GIS/LINE kan benyttes for å forberede kartgrunnlag og konstruere senterlinje for en enkel veg. Vi viser hvordan vegen så kan beregnes i Lima VVA og til slutt tilbakeføres i GIS/LINE med skjæring- og fyllingsutslag. Vi beskriver hvordan tilsvarende arbeidsgang kan benyttes for beregning av andre konstruksjoner som byggegrop.

Vi forutsetter i denne innføringen at brukeren har GIS/LINE Kart og Lima VVA installert på datamaskinen. Det er videre en fordel om brukeren har gjennomgått GIS/LINE Grunnkurs.

Vi antar at brukeren har et kartutsnitt på SOSI-format og data hentet i marken ved hjelp av totalstasjon/GPS lagret på KOF-format.

2 Datainnsamling

Digitale kart er i Norge bygget opp i henhold til SOSI standarden. I SOSI er kartdata kodet med en 4-sifret temakode pluss egenskaper som kvalitet, bygningstype osv. Når vi er ute i marken og måler er det begrenset hva vi får lagt på av egenskaper på linjer og punkt, men det som må være med er den firesifrede temakoden. Både GIS/LINE og Lima VVA forholder seg til temakoder ved import og eksport av data.

2.1 Oppretting av ny base

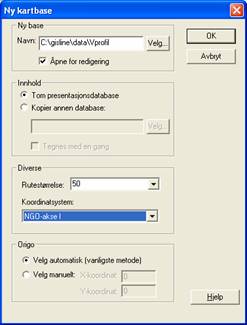

Vi ønsker å opprette et nytt GIS/LINE prosjekt som inneholder kartutsnittet vårt. Start GIS/LINE Kart og etabler en tom base (Fil | Ny base).

2.2 Import av kartutsnitt (SOSI)

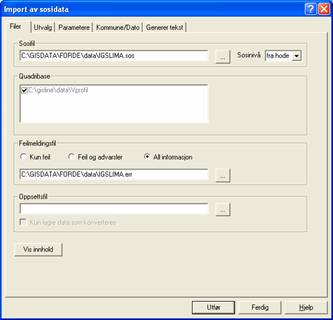

Etter at basen er opprettet velger vi import av SOSI-fil (Import/Eksport | Sosi import). Vi angir søkestien og navnet til kartutsnittet (SOSI-fil). Etter at programmet kvitterer med hva som er lest inn trykker vi knappen "Ferdig".

For å tegne hele basen, velger vi Utsnitt | Vis hele basen fra hovedmenyen. Vi kan også bruke tilsvarende knapp på verktøylinjen. Nå skal kartbasen tegnes i en målestokk som gjør at hele kartutsnittet passer innenfor programvinduet.

2.2 Import av innmålte terrenglinjer (KOF)

Dersom vi har målt noe i terrenget kan dette leses inn i basen ved hjelp av KOF-import (Import/Eksport | KOF import). De fleste totalstasjoner og GPS-enheter har muligheter for å levere koordinater på KOF-format.

Det som er viktig når vi måler terreng for profilering er at vi måler linjer og ikke enkeltpunkt. Bruk av enkeltpunkt krever at det genereres terrengmodell, og det tar vi ikke for oss her.

For at GIS/LINE skal skjønne at vi måler linjer må vi legge inn kode for start og stopp av linje i KOF-filen. Det er ulike måter å gjøre dette på hos de forskjellige leverandørene. En slik koding skal i alle tilfeller resultere i en KOF fil som ser slik ut:

09_91 Kommentar: Start linje
05 1 2200 384175.960 -10944.560 51.000
05 2 2200 384174.800 -10937.240 50.000
05 3 2200 384175.710 -10931.680 48.000
09_99 Kommentar: Slutt linje
...

Merk at tallenes plassering på linjen er viktig. KOF-filer kan redigeres i Notepad eller annen tekstbehandler som kan jobbe med ren tekst. Ta alltid kopi av en KOF-fil før du begynner å redigere. For detaljer om KOF-formatet refererer vi til egen spesifikasjon hos Norkart.

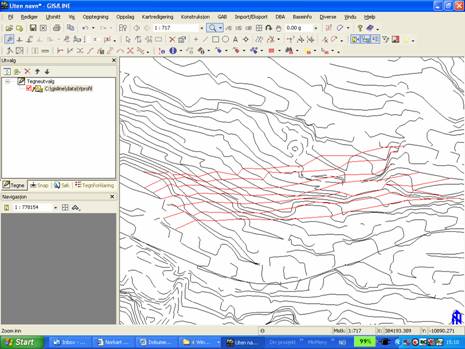

Følgende figur viser basen etter import av høydekurver fra KOF-fil.

3 Oppretting av tverrprofiler til LIMA VVA

3.1 Filtrering av grunnlagsdata

Før vi går i gang med profilering må vi filtrere ut de data vi ønsker å profilere mot. Ofte når vi har vært ute og målt i marka, slik som i vårt eksempel her, så vil vi bare generere profiler ut fra måledata. Men i en tidlig fase av prosjektet ønsker vi gjerne å prosjektere litt i kartdata f.eks. for å finne beste plassering av vegen. Da ønsker vi gjerne å profilere på grunnlag av høyde­kurver, veglinjer og vannkontur.

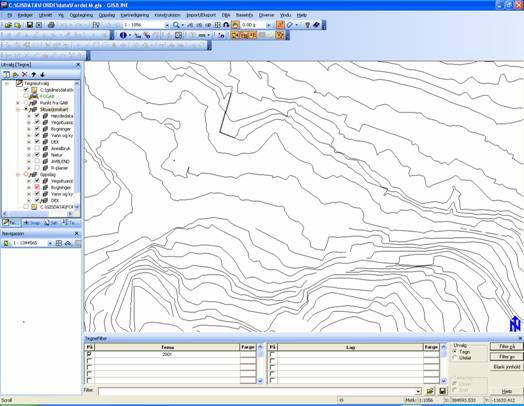

For å få dette til kan vi benytte et tegnefilter. Ved å velge Opptegning | Aktiver tegnefilter (eller tilsvarende knapp på verktøylinjen) får vi mulig­het til å tegne kun de objektene som vi ønsker å profilere mot. Ved å f.eks. legge inn kun temakode 2001 (høydekurver) i Tegnefilter-vinduet og deretter aktivisere knappen "Filter på" så vil bare kotene på kartet vise.

3.2 Digitalisering av senterlinje

Vi vil her opprette senterlinjen for vegen (eller byggegropen, mv.) ved å digitalisere linjen i GIS/LINE, dvs. konstruere linjen ved å peke i kartet og klikke i kartet. Det er også mulig å benytte en eksisterende kurve i basen som senterlinje, f.eks. en innmålt linje importert fra KOF-fil. Vi går ikke nærmere inn på dette her.

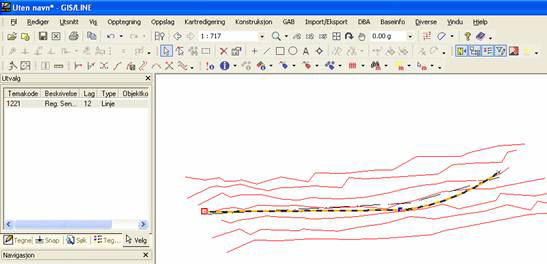

For å digitalisere senterlinjen velger vi Kartredigering | Digitaliser linje fra menyen (eller tilsvarende knapp på verktøylinjen). På spørsmål om temakode angir vi f.eks. 1221 (regulert senterlinje). Deretter er det bare å peke og klikke for å legge ut knekkpunktene til senterlinjen. Ved å høyreklikke underveis og velge Gi Radius kan man også angi buer.

3.3 Profilering

Vi vil nå lage tverrprofiler med 10 m avstand og 10 m bredde og overføre disse til Lima VVA for videre beregning. Vi velger Diverse | Profiler | Tverrprofil til LIMA - pek senterlinje | Generer fra redigeringsbase fra hovedmenyen og angir ønskede parametre samt navn og søkesti til resultatfilen i dialogboksen som kommer opp.

Etter vi har angitt parametre vil GIS/LINE utføre profileringen, lage nødvendige overførings­filer, starte opp Lima VVA og oversende genererte tverrprofildata. LIMA VVA kvitterer med en melding om vellykket import av data.

Under denne prosessen blir det også laget en fil på 10-tabellformat ("tiertabell") som inneholder senterlinjens horisontalkurvatur. Vi kan importere denne i Lima VVA ved å velge Fil | Import | Horisontalkurvatur. Filen ligger på angitt søkesti med angitt navn og ".tit" som etternavn, f.eks. "C:\gisline\data\vprofil.tit".

4 Beregning i Lima VVA

4.1 Tverrprofil

GIS/LINE overfører bare data for terrengoverflaten til Lima VVA. Dersom vi ønsker å angi fjell og masseutskiftning i parsellen så kan vi legge det inn i tverrprofildata manuelt. Dette er enklest å gjøre ved å taste inn en generell verdi i hvert tverrprofil i Profilinndeling-vinduet (Vis | Profilinndeling). Dersom man f.eks. vil legge inn en gjennomsnittlig fjelldybde på alle profil så kan man angi ønsket verdi i et tverrprofil, høyreklikke og velge kommandoen Sett alle på lokalmenyen i Profilinndeling-vinduet.

Dersom det er ønskelig med mer detaljerte data for fjell og masseutskiftning så kan det tastes inn i Tverrprofildata-vinduet (Vis | Tverrprofildata).

4.2 Lengdeprofil

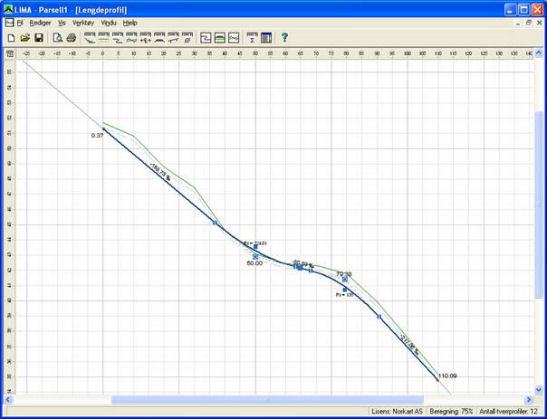

For å registrere vegens vertikalkurvatur åpner vi Lengdeprofil-vinduet (Vis | Lengdeprofil). Vi høyreklikker og velger Tilføy vinkelpunkt fra lokalmenyen for å skyte inn vinkelpunkt. Ved å klikke på vinkelpunkt og tangenter får vi opp gripebokser som som vi kan dra i for å flytte vinkelpunkt og angi radier. Lokalmenyen gir tilgang til flere redigeringskommandoer (se innebygd hjelp ved å trykke F1 når vinduet har fokus).

4.3 Normalprofil

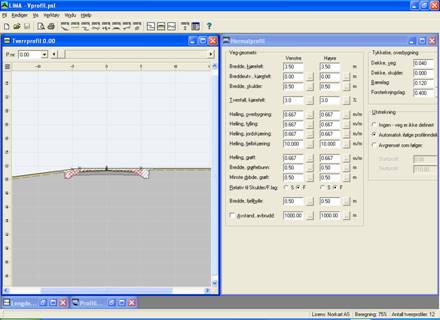

I normalprofilet defineres den teoretiske veg-kroppen eller byggegropen.

4.4 Byggegrop

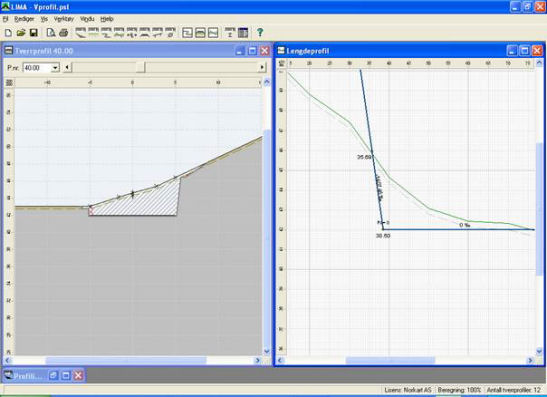

Dersom en definerer en byggegrop må det teoretiske lengdeprofilet og tverrprofilet tilpasses dette. Vi tilnærmer oss et profil for byggegrop ved å justere parametre i Normalprofil-vinduet, slik som tverrfall og grøftedybde (settes lik 0). Overbygning kan benyttes for å beregne fundament, eller settes lik 0. Variable parametre som breddeutvidelse kan benyttes dersom gropens bredde endrer seg i lengderetningen. Avgrensning settes til start og slutt av gropen.

For å få mer nøyaktig beregning så anbefales det å skyte inn tverrprofil i alle karakteristiske profilnummer (slik som topp og bunn av grop i start og slutt). Dette er enklest dersom kartutsnittet er importert i Lima VVA (Fil | Import | Kart) og tverrprofilering kan benyttes (Verktøy | Opprett tverrprofiler). Sistnevnte krever at horisontalkurvatur er registrert.

4.5 Masseberegning

Masseberegning skjer automatisk når alle nødvendige data foreligger (terreng, normalprofil, vertikalkurvatur og ev. horisontalkurvatur) og det ikke er noen feil i data. Sistnevnte kan oppstå dersom Lima VVA f.eks. ikke klarer å beregne skjæring i tverrprofil. Se i så tilfelle innebygd hjelp i Lima VVA for å feilsøke og korrigere slike problemer.

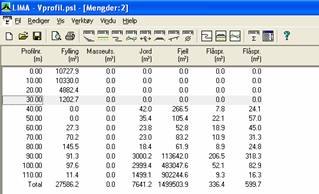

For å vise frem beregnede mengder velger vi Vis | Mengder.

5 Tilbakeføring til GIS/LINE

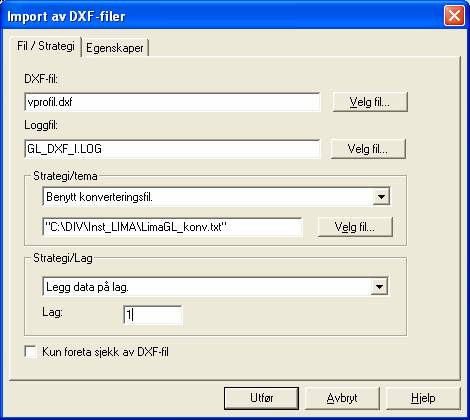

Tilbakeføring til GIS/LINE av alle linjer fra den teoretiske modellen beregnet i Lima VVA kan gjøres via Fil | Eksport | Geometri i Lima VVA. Forutsetningen er at horisontalkurvaturen (tiertabellen) som GIS/LINE genererte under profileringen er importert i Lima VVA-prosjektet (Fil | Import | Horisontalkurvatur). Tilbakeføringen skjer vanligvis via DXF-formatet og import av DXF gjøres under Import/Eksport | DXF import i GIS/LINE.

Hvilke temakoder de enkelte linjene får kan enten angis under eksport i Lima VVA (se hjelp for dialogboksen, "Alternativer for eksport av geometri"), eller reguleres senere i en kon­ver­ter­ings­fil under import i GIS/LINE.

5.1 Konverteringsfil

GIS/LINE kan benytte en konverteringsfil for å oversette mellom lagnavn og temakode ved import av DXF. En konverteringsfil er en ren tekstfil (ASCII, dvs. uten norske tegn) med lagnavn - mellomrom - temakode. Den kan for eksempel se slik ut:

CL 1221
KJOEREFELT 1224
SKULDER 1223
PLANUM 9999
GROEFT 1297
GROEFTEBUNN 1297
FJELLSKJAERING 1296
FJELLHYLLE 9999
AVBRUDD 9999
SKJTOPP_FYLLINGSFOT 1202
SYMBOLIKK 1298
PAASKRIFT 1221
