Beregne ledningsgrøft med Lima VVA

Selv om Lima VVA er tilpasset beregning av vegprofil og ikke har normalprofil tilpasset andre masseprosjekt så er det fullt mulig å gjøre enkel beregning av grøfter, groper og voller i Lima VVA ved å "trikse" litt med parametrene i normalprofilet. Denne innføringen beskriver hvordan Lima VVA kan brukes til å konstruere og masseberegne en enkel ledningsgrøft.

1. Konstruksjon av senterlinjen til grøften
2. Opprette lengdeprofil (vertikalkurvatur) for grøftebunn
3. Opprette normalprofil for grøften
4. Innlegging av ledninger i grøften
5. Lage rapport
6. Eksportere konstruksjon

Konstruksjon av senterlinjen til grøften

Det er strengt tatt ikke nødvendig for masseberegning å registrere data for senterlinjen i plan (horisontalkurvatur), men det forutsetter at du har terrengdata (tverrprofildata) på fil eller tilgjengelig for manuell inntasting (f.eks. fra målinger). Dersom du derimot ønsker å gjøre automatisk tverrprofilering (Verktøy | Opprett tverrprofiler) så må Lima VVA ha både kartdata og horisontalkurvatur.

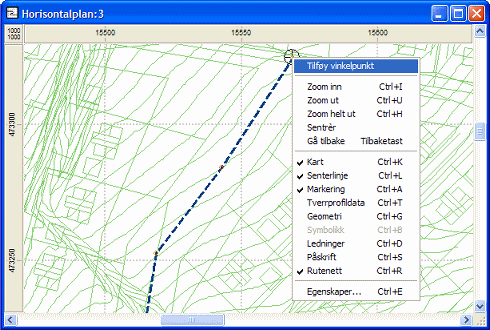

Senterlinjen kan enten konstrueres i eget program og så importeres i Lima VVA (Fil | Import | Horisontalkurvatur) eller den kan opprettes i Lima VVA. Den enkleste måten å gjøre sistnevnte på er å importere kart og legge ut knekkpunktene til ledningen i Horisontalplan-vinduet (Lokalmeny | Tilføy vinkelpunkt). I dette eksempelet så importerer vi kartdata og konstruerer senterlinje for en enkel grøftetrase.

Opprette lengdeprofil (vertikalkurvatur) for grøftebunn

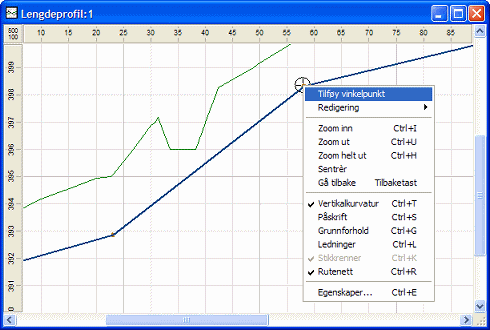

For å opprette lengdeprofilet for grøften så trenger vi terrengdata. I Lima VVA betyr det tverrprofil-data siden terrengoverflaten i lengdeprofil alltid er basert på data i tverrprofilene i profilinndelingen. I vårt tilfelle her så bruker vi tverrprofilering for å opprette terrengdata. Deretter konstruerer vi lengdeprofil (vertikalkurvatur) for bunn av grøften.

Opprette normalprofil for grøften

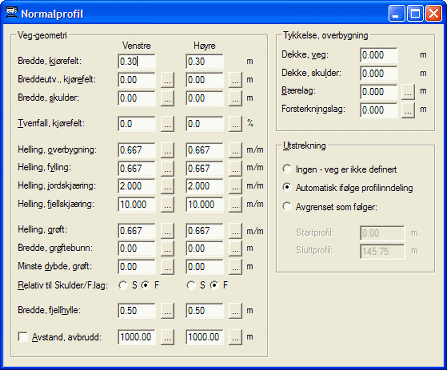

Siden normalprofilet i Lima VVA er tilpasset konstruksjon av veg så må vi endre en del av parameterene for å tilnærme oss grøfteprofilet vi ønsker. Vi setter tykkelser for alle lag i overbygning til 0. Dette fjerner all beregning av overbygning og gjør at vertikalkurvatur beskriver bunnen av grøften. Vi setter så bredde og dybde for grøft til 0. Disse parameterene beskriver sidegrøft for veg og gir ingen mening her. Vi setter tverrfall til 0 for å få flat grøftebunn. Bredden av grøftebunn setter vi under parameterene for bredde av kjørefelt. Breddeutvidelse og skulderbredde setter vi til 0. Til slutt setter vi helling for jordskjæring til 2 for å få rimelig grøfteskjæring.

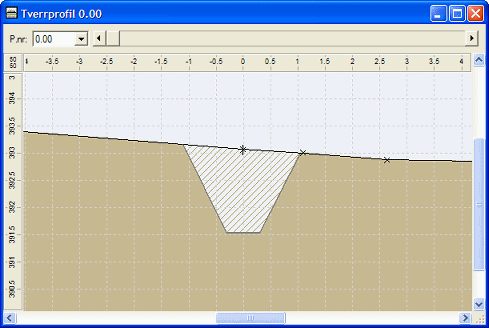

Vi har nå gitt Lima VVA nok informasjon til å beregne grøften. Vi kan bruke Tverrprofil-vinduet (Vis | Tverrprofil) til å vise grøfteprofilet vårt, og vi kan få masser i Mengder-vinduet (Vis | Mengder) eller ved å lage en rapport med mengdedata (Verktøy | Rapport).

Teoretiske mengder

Innlegging av ledninger i grøften

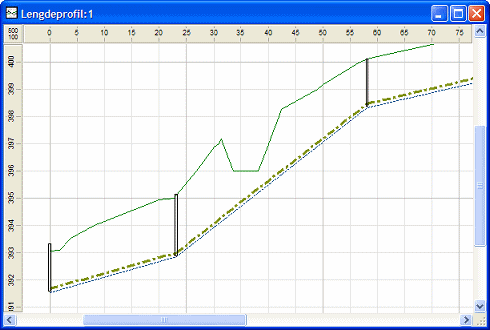

Lima VVA kan også tegne ledninger og kummer i lengdeprofil (Vis | Ledninger). Vi legger her inn en spillvannsledning i grøften.

Registrerte ledninger kan eksporteres til DXF eller KOF-fil med 3D-koordinater for alle knekkpunkt/kummer, for eksempel for viderebehandling i ekstern programvare.

Se Fil | Eksport | Ledninger. Velg DXF eller KOF som filtype.

Lage rapport

Vi kan nå lage rapport for grøftens geometri og mengder, samt registrerte ledningsdata.

Se Verktøy | Lag rapport. Du kan her angi innholdet du ønsker i rapporten. Du kan også angi generelle innstillinger for rapporter ved å gå til Verktøy | Alternativer | Rapport. Her kan du angi format og stil, samt hvilken fremviser du ønsker å benytte.

Eksportere konstruksjon

Grøftens utforming kan eksporteres til fil for viderebehandling i annen programvare, eller for utsetting og maskinstyring.

Se Fil | Eksport | Konstruksjon. Velg DXF, KOF eller LandXML som filtype. For DXF og KOF så kan du konfigurere innholdet i eksportert fil ved å trykke på knappen Alternativ i eksport-dialogen.

Merk at innstillingene i dialogboksen "Alternativer for eksport av konstruksjon" bare gjelder DXF og KOF, og har ingen innvirkning på eksport til LandXML. For eksport til KOF så er det bare lagdefinisjonene som blir tatt i bruk av angitte innstillinger. Andre innstillinger gjelder bare DXF.
